BP87122A

样品申请
简述
BP87122A 是一款高集成度、高效率、低待机功耗的电流模式PWM 控制芯片，适用于全电压范围 90~265VAC输入Flyback变换器应用。 芯片内部集成了 750V的复合功率管，支持CCM和DCM工作模式。重载下芯片工作于 65 kHz 固定开关频率，中等负载时由 FB 反馈电压信号控制内部振荡器工作于降频模式，减小系统开关损耗。轻载和空载时工作于跳频模式，进一步降低系统开关损耗，使待机功耗小于 75 mW。 BP87122A 通过内部的分段软驱动电路结构，并加入频率调制技术，可以达到优异的 EMI性能。芯片内置有斜坡补偿电路以改善系统的稳定性，避免次谐波振荡。系统的跳频频率设置在 22 kHz 以上，可以避免轻载音频噪声。
优势

    全电压范围(90~265 VAC)满足六级能效,<75 mW 待机功耗

    内部集成 750V的复合功率管

    内置软启动功能

    满载固定 65 kHz，最低工作频率 22 kHz，无音频噪声

    跳频模式，改善轻载效率


应用领域
  • QC/USB PD/可编程 AC/DC充电器
  • 高效率反激式 AC/DC 适配器
  • AC/DC 辅助电源

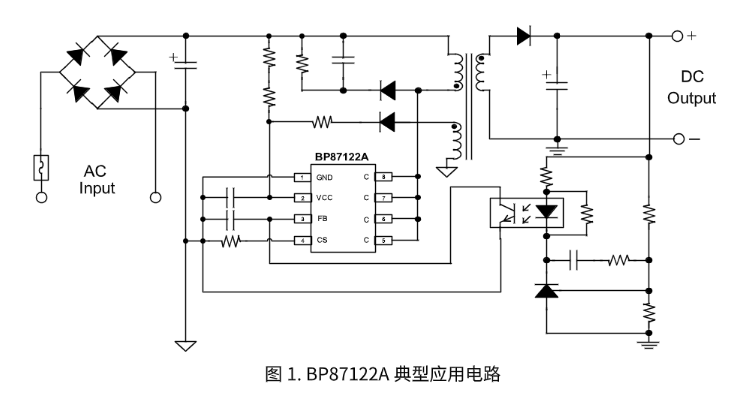

典型应用原理图
封装
技术文档
文档类型 标题 类型 文件下载
规格书 BP87122A pdf 完整版
