简述

BP6211BS 是一款高集成度、高性能、自供电的同步整流控制芯片，内置功率 MOSFET，支持CCM、DCM和 OR 工作模式:适用于高效率、高功率密度反激变换器应用。 BP6211BS 采用预关断工作模式，驱动电压根据功率 MOSFET压降自适应调整，加上超短的关断延时和高达4A的驱动下拉电流，能够实现超快的关断速度，使得系统能可靠工作于CCM 模式。 BP6211BS 芯片内部使用了振铃检测电路，避免了在DCM模式下由于自由振荡引起误开通而导致的初次级共通问题。同时内置前沿消隐时间，可以防止寄生振荡误触发MOSFET提前关断，从而保证同步整流稳定工作。超短的开通延时可以增加MOSFET 导通时间以获得尽可能高的效率。

优势

集成 60V同步整流 MOSFET

支持 CCM/DCM/QR 工作模式

自适应驱动电压，超快关断速度，防止CCM 模式

初次级共通

内置振铃检测，防止 DCM 误开通

可用于正端和负端整流

芯片自供电，正端整流无需辅助供电绕组

应用领域

QC/USB-PD/可编程 AC-DC 充电器
高效率电源适配器
高效率、高功率密度反激变换器

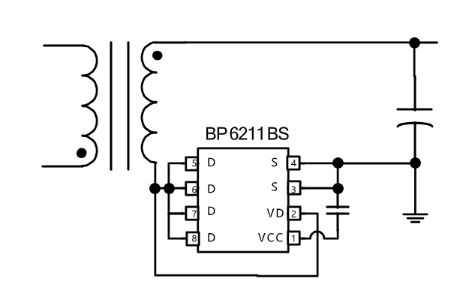

典型应用原理图

封装

技术文档

文档类型	标题	类型	文件下载
规格书	BP6211BS	pdf	完整版
